雨水收集模块施工组织规范(2)



  1、雨水收集

  1. 根据操作指南模块安装。如果产品中有任何缺陷必须放在一边替换掉。

  2. 基础必须承重,基础按照现金国家规范实施夯实及混凝土基础。检验基础是否空虚,防止因基础空虚造成水箱下陷、漏水等。

  3. 完成基础后有细沙(100mm)找平基底表面缺陷,且有利于水池底部排水。

  4. 在基础底部铺设一层保护防水膜的土工布(≥300g),使土工布与坑的两侧预留有足够的边用以覆盖整个水池顶部。

  5. 在铺设土工布上方再铺设一层防水膜(≥1.0MM),按照水池的尺寸设计铺设。防水膜内保持干净无杂物无高度硬块,防止压破防水衬垫。

  6. 为保护产品在安装过程中从内部破坏防水层,在防水层上方在铺设一层土工布来做保护,*后再将模块在上方摆放。(如:土工布/防水膜/土工布)

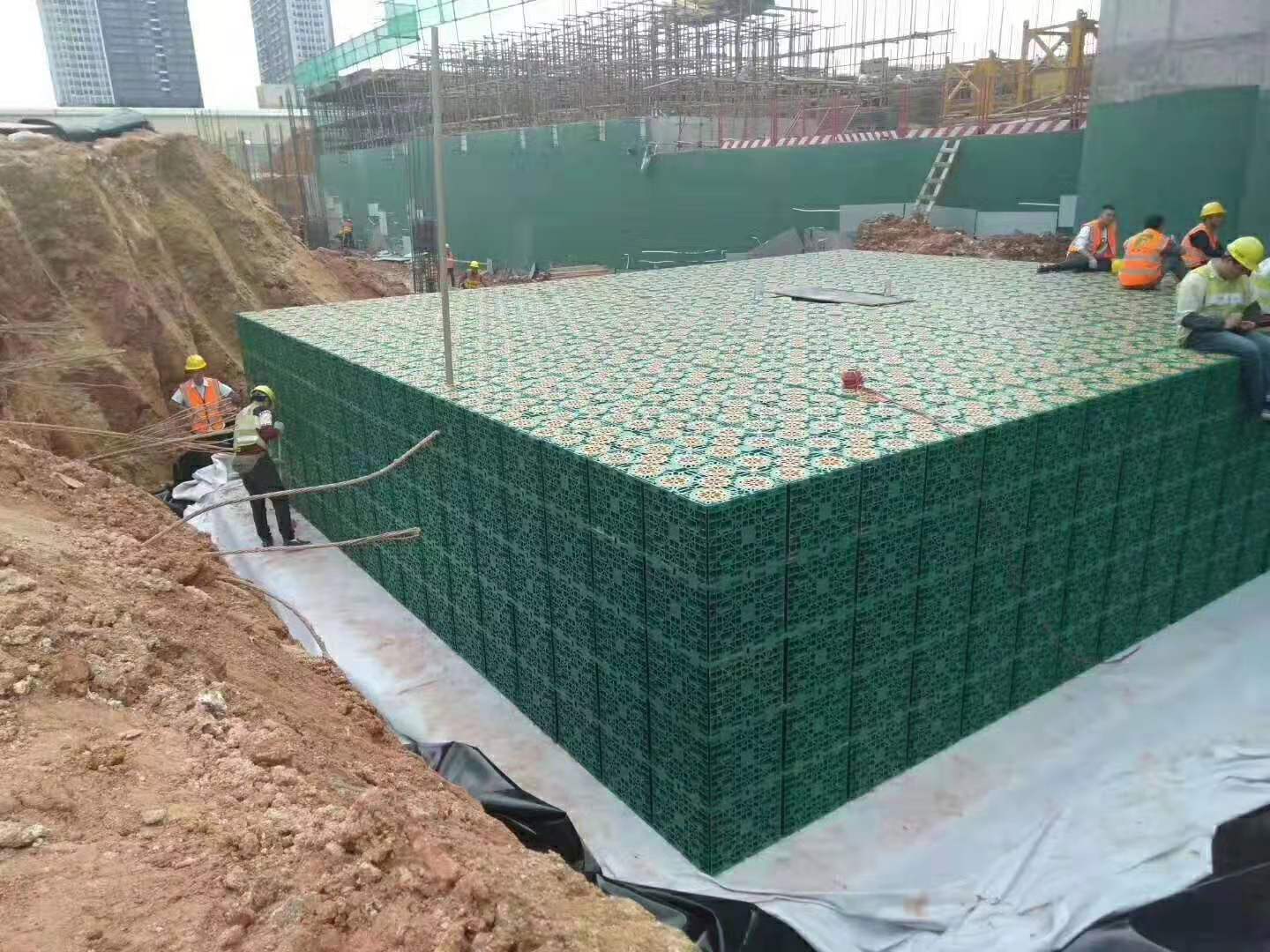

  7. 在开始安装模块水池时,按照已装配好的单体模块平放池底,再用连接口连接。

  8. 模块水池安装好后,把原有预留的土工布及防水膜拉结到模块水池的上部固定。在平设土工布一层维护雨水矩阵上部。以便回填。

  9. 设备安装,按照图纸设计前期的相关的雨水格栅截污、过滤、弃流装置。按照雨水矩阵的上部预留进水口标高设施前期设备位置。

  10. 前期相关设备井连接选用承插口连接或是粘接口连接。

  2、雨水渗透

  1、根据操作指南模块安装。如果产品中又任何缺陷必须放在一边替换掉。

  2、水池基础采用渗透系数较好的材料铺设(具体根据水池大小及渗透时间来确定)上方用细沙夯实找平。

  3、在夯实的沙基上设置透水土工布,边缘预留足够的边用来包裹到水池顶部。

  4、在开始安装模块水池时,按照已装配好的单体模块平放池底,再用连接口连接。

  5、模块水池安装好后,把原有预留的土工布拉结到模块水池的上部固定。在平设土工布一层维护雨水矩阵上部,以便回填。


  渗透池、渠包基础及回填层都因采用渗透系数较好的材料进行铺设及回填。

  池体包裹物必须选用透水较好的透水土工布替代了雨水收集池所用的防水层。

  六、回填及夯实

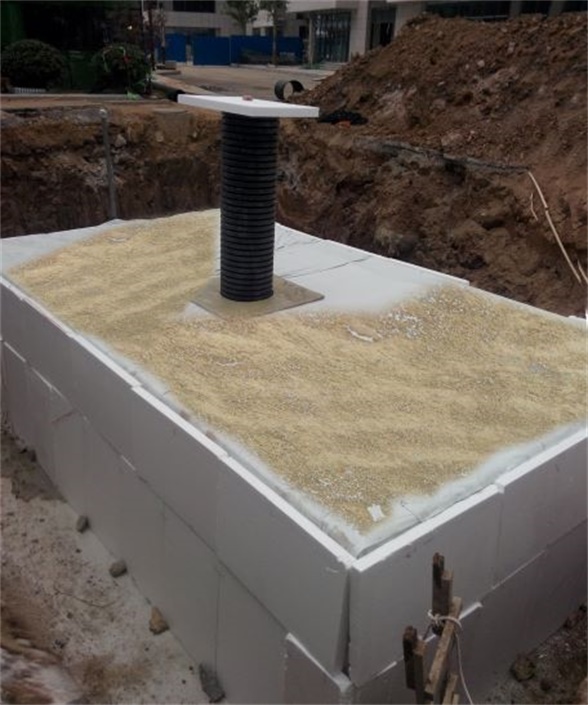

  1、先用保护板包裹水池周围及顶部。

  2、用粗砂在水池的侧边及上部进行均匀回填。侧壁及顶部回填砂层的厚度不小于(300mm),然后在回填泥土,回填泥土后夯实。

  3、标准型雨水模块上面禁止承压只能做为绿化使用当做。

  4、如果安装小型停车场或需要荷载一定重量的区域,必须有相关措施进行保护。(水池上方安装高强度混凝土板或及浇灌高标号钢筋混凝土,钢筋混凝土面要单边大于水池开挖尺寸1M。按照系数说明实施时,必须经过建筑设计院专业建筑工程师许可)。

  5、若将雨水收集池设计在重载部位时必须经过国家注册建设工程师和结构师计算批准后才可实施。

  海绵雨水雨水收集池产品安装规范,在施工期间必须严格按照此文件并且不能超越此文件的安全系数实施,否则后果自负。
